ฉบับสมบูรณ์

ข้อมูลเชิงเทคนิค สายไฟ NYY และสาย IEC 10

Technical specifications for NYY cables and IEC 10 cables.

มาตรฐาน มอก.11 เล่ม 101 – 2559 (NYY, NYY-G) | มอก.11 เล่ม 4 – 2553, IEC 60227 (สาย IEC 10)

สารบัญ

สาย NYY และ สาย IEC 10 คืออะไร?

สาย NYY คือ สายไฟฟ้าหลายแกน หุ้มด้วยฉนวน PVC มีสีฉนวนตามรหัสแกน และมีเปลือกนอก PVC สีดำหุ้มอีก 2 ชั้น ทำให้เปลือกนอกหนาเป็นพิเศษ ตัวนำเป็นทองแดง Class 2 มีทั้งแบบ 1, 2, 3 และ 4 แกน รวมถึงรุ่น NYY-G ที่มีสายกราวด์ เพิ่มเติม โดย สาย NYY จะผลิตตามมาตรฐาน มอก.11 เล่ม 101 – 2559 ซึ่งเป็นมาตรฐานสำหรับประเทศไทยเท่านั้น (ไม่มีอยู่ในมาตรฐาน IEC 60227) มีพิกัดแรงดันไฟฟ้า 450/750V และขนาดหน้าตัดตัวนำ เริ่มตั้งแต่ 1 – 500 sq.mm. สาย IEC 10 เป็นสายที่มีหน้าตาและโครงสร้างของสายไฟ เหมือนกันกับ สาย NYY คือ เป็นสายตัวนำทองแดงหุ้มฉนวน PVC และมีเปลือก PVC หุ้มอีก 2 ชั้น คือเปลือกชั้นในและเปลือกชั้นนอกแต่จะมีความแตกต่างกันอยู่ที่ “ระดับแรงดันไฟฟ้า“ และ “ขนาดของตัวนำ” โดย สาย IEC 10 จะผลิตตามมาตรฐาน มอก.11 เล่ม 4 – 2553 ซึ่งอ้างอิงมาจากมาตรฐาน IEC 60227 มีพิกัดแรงดันไฟฟ้า 300/500V และขนาดตัวนำตั้งแต่ 1.5 – 35 sq.mm. นอกจากนี้ ในต่างประเทศ ยังมีการใช้งานสายไฟฟ้าที่ใช้ชื่อ NYY เหมือนกัน ซึ่งมักจะอ้างอิงมาตรฐาน VDE และมีพิกัดแรงดัน 0.6/1 kV ซึ่งสาย NYY มาตรฐาน VDE นี้ แม้จะมีชื่อสาย NYY เหมือนกัน แต่มีคุณสมบัติไม่เหมือนกันกับสาย NYY มาตรฐาน มอก.11 เล่ม 101-2559 ของประเทศไทย เนื่องจากอ้างอิงมาตรฐานคนละฉบับ จึงมีข้อกำหนดในรายละเอียดของวัสดุ โครงสร้าง และการทดสอบสายแตกต่างกัน ดังนั้นสาย NYY มาตรฐาน VDE ที่ไม่ได้รับการรับรองมาตรฐาน มอก.11 เล่ม 101-2559 นี้ จึงเป็นสายคนละชนิดกันและไม่ได้อยู่ในมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย

สาย NYY ใช้ทำอะไร?

งาน	รายละเอียด
ฝังดินโดยตรง	ลากสายไฟระหว่างอาคาร, ลานจอดรถ, สวน โดยไม่ต้องร้อยท่อ
สายป้อน MDB / Sub-DB	สายป้อนไฟฟ้า 3 เฟส + Neutral ในเส้นเดียว ประหยัดพื้นที่
Underground Distribution	ระบบจ่ายไฟฟ้าใต้ดินภายในโรงงาน นิคมอุตสาหกรรม
งานภายนอกอาคาร	เดินบน Cable Tray กลางแจ้ง หรือในรางเปิดโล่ง
NYY-G	งานฝังดินในพื้นที่มีหินกรวด หรือพื้นที่เสี่ยงถูกขุด

ข้อสำคัญ: NYY ฝังดินได้โดยตรง แต่ต้อง รองด้วยทราย 10 ซม. ทั้งด้านล่างและบน และ วางเทปเตือนสีเหลือง ห่างจากสาย 30 ซม.
ตาม วสท. 2001-56

ข้อมูลสรุป (Quick Reference)

รายการ	ข้อมูล
มาตรฐานไทย	มอก.11 เล่ม 101 – 2559 (NYY, NYY-G) \
มาตรฐานสากล	สาย [NYY](https://www.pdcable.com/en/product-en/nyy-nyy-g-1-2/) ไม่มีอยู่ในมาตรฐาน IEC 60227 \
แรงดันพิกัด	450/750V (NYY, NYY-G) \
ฉนวนแกน	PVC สีตามรหัส
เปลือกนอก	PVC ดำ (Black Outer Sheath)
ตัวนำ	ทองแดงตีเกลียว Class 2
อุณหภูมิทำงานสูงสุด	70°C
อุณหภูมิลัดวงจร	160°C (≤ 5 วินาที)
จำนวนแกน	1C, 2C, 3C, 4C
ขนาด	1 – 500 mm² (NYY, NYY-G) \
ฝังดินได้	✅ ได้ โดยตรง (NYY, NYY-G) \

โครงสร้างและวัสดุ

โครงสร้างสาย NYY หลายแกน

[ตัวนำทองแดง Class 2] → [ฉนวน PVC สีตามรหัส] → [Filler/เทปพัน] → [เปลือก PVC ดำ]

ชั้น	วัสดุ	หน้าที่
ตัวนำ (Conductor)	ทองแดงบริสุทธิ์ ≥ 99.9%, Class 2 ตีเกลียว	จ่ายกระแสไฟฟ้า
ฉนวนแกน (Core Insulation)	PVC สีตามรหัส (น้ำตาล, ดำ, เทา, น้ำเงิน, เขียว-เหลือง)	กั้นแรงดันระหว่างแกน
ฟิลเลอร์และเทปพัน	PVC/PE + Mylar Tape	รักษารูปทรงกลม
เปลือกนอก (Outer Sheath)	PVC แบบหนา, สีดำ	ทนการเสียดสีดิน, UV, ความชื้น

NYY-G — โครงสร้างเพิ่มชั้น Steel Wire Armor

NYY ปกติ + [ชั้น Bedding PVC] + [Steel Wire Armor] + [เปลือกนอก PVC สีดำ]

ชั้น Steel Wire Armor เพิ่มความแข็งแรงทางกายภาพ ป้องกันการขุดกระทบ และแรงดึงระหว่างติดตั้ง

รหัสสีแกนตาม IEC 60446 / มอก. 2143-2556

จำนวนแกน	แกนที่ 1	แกนที่ 2	แกนที่ 3	แกนที่ 4
1C	ดำ (ทั่วไป) / น้ำตาล	—	—	—
2C	น้ำตาล (L)	ฟ้า (N)	—	—
3C	น้ำตาล (L1)	ดำ (L2)	เทา (L3)	—
4C	น้ำตาล (L1)	ดำ (L2)	เทา (L3)	ฟ้า (N)

ตารางสเปก NYY ฉบับสมบูรณ์

NYY Single Core (1C)

ขนาด (mm²)	โครงสร้าง	OD ตัวนำ (mm)	ฉนวนหนา (mm)	เปลือกหนา (mm)	OD รวม (mm)	น้ำหนัก (kg/km)	DC Resistance ที่ 20°C (Ω/km)
1	1 เส้น	1.13	0.6	1.2	6.5	52	18.10
1.5	7/0.53	1.60	0.7	1.3	7.0	65	12.10
2.5	7/0.67	2.00	0.7	1.3	7.6	88	7.41
4	7/0.85	2.50	0.7	1.3	8.2	117	4.61
6	7/1.04	3.20	0.7	1.4	9.0	157	3.08
10	7/1.35	4.20	0.7	1.4	10.0	237	1.83
16	7/1.70	5.20	0.7	1.4	11.0	342	1.15
25	7/2.14	6.60	0.9	1.5	13.0	503	0.727
35	7/2.52	7.80	0.9	1.5	14.5	659	0.524
50	19/1.83	9.40	1.0	1.6	16.5	869	0.387
70	19/2.16	11.20	1.1	1.7	19.0	1,183	0.268
95	19/2.52	12.80	1.1	1.8	21.0	1,548	0.193
120	37/2.03	14.40	1.2	1.9	23.0	1,923	0.153
150	37/2.27	16.00	1.4	2.0	25.5	2,366	0.124
185	37/2.52	17.80	1.6	2.1	28.0	2,910	0.0991
240	61/2.24	20.30	1.7	2.2	31.0	3,735	0.0754
300	61/2.52	22.80	1.8	2.3	34.0	4,620	0.0601
400	61/2.89	26.20	2.0	2.5	39.0	6,020	0.0470
500	61/3.23	29.30	2.2	2.6	43.0	7,500	0.0366

NYY Multi-Core — ขนาดและ OD อ้างอิง

ขนาด×แกน	OD รวม (mm)	น้ำหนัก (kg/km)	หมายเหตุ
1.5×2C	11.0	180	—
1.5×3C	12.0	215	—
1.5×4C	13.0	260	—
2.5×2C	12.5	250	—
2.5×3C	13.5	310	—
2.5×4C	15.0	380	—
4×3C	16.5	480	—
4×4C	18.0	590	—
6×3C	19.0	670	—
6×4C	21.0	830	—
10×3C	24.0	1,060	—
10×4C	26.0	1,330	—
16×3C	28.0	1,560	—
16×4C	31.0	1,960	—
25×3C	34.0	2,330	—
25×4C	37.0	2,910	—
35×3C	39.0	3,160	—
35×4C	43.0	3,990	—
50×3C	45.0	4,280	—
70×3C	53.0	5,860	—
95×3C	61.0	7,940	—
120×3C	68.0	9,800	—
150×3C	76.0	12,200	—
185×3C	84.0	15,000	—
240×3C	95.0	19,400	—

ตารางกระแสสูงสุด (Ampacity)

เงื่อนไขอ้างอิง

สภาพ	ค่า
อุณหภูมิตัวนำสูงสุด	70°C
อุณหภูมิอากาศ (เดินลอย)	40°C
อุณหภูมิดิน (ฝังดิน)	25°C
ความลึกฝังดิน	90 ซม.
ค่าความต้านทานดิน	2.5 K·m/W

กระแสพิกัด NYY (เดินเดี่ยว ไม่รวมกลุ่ม)

ขนาด (mm²)	ในอากาศ (A)	ฝังดิน (A)	หมายเหตุ
1	—	—	ขนาดเล็กใช้ในตู้ไฟ
1.5	18	22	วงจรย่อย
2.5	25	30	วงจรย่อย
4	~50	40	ฝังดิน: กระแสสูงกว่าในอากาศ
6	~62	53	ดินระบายความร้อนดีกว่าอากาศ
10	~83	71	ในบางเงื่อนไข
16	~107	92	—
25	~138	120	—
35	~180	148	—
50	~226	183	—
70	~281	228	—
95	~339	275	—
120	~390	316	—
150	~441	357	—
185	~500	405	—
240	~580	470	—
300	~657	530	—

หมายเหตุสำคัญ: กระแส NYY ฝังดินสูงกว่าในอากาศในบางขนาด เนื่องจากดินมีค่าการนำความร้อน (Thermal Conductivity) ดีกว่าอากาศเมื่ออุณหภูมิสูง ค่าจริงขึ้นกับสภาพดิน อุณหภูมิดิน และวิธีการติดตั้ง

ตัวประกอบปรับลด (Derating Factors)

สำหรับการรวมกลุ่มสายในดิน:

จำนวนสายในกลุ่ม	ระยะห่าง = 0	ระยะห่าง = OD	ระยะห่าง = 0.2 ม.
2 สาย	0.80	0.88	0.97
3 สาย	0.70	0.82	0.93
6 สาย	0.57	0.72	0.86
9 สาย	0.51	0.66	0.81

สำหรับอุณหภูมิดินสูง:

อุณหภูมิดิน	ตัวประกอบ
15°C	1.07
20°C	1.04
25°C	1.00 (ฐาน)
30°C	0.97
35°C	0.93
40°C	0.89

NYY vs NYY-G — ความแตกต่างและการเลือกใช้

ตารางเปรียบเทียบ

หัวข้อ	NYY	NYY-G
ชั้น Armor	❌ ไม่มี	✅ Steel Wire Armor
ทนการกระแทก	ปานกลาง	ดีมาก
ทนแรงดึงระหว่างติดตั้ง	ต่ำ	สูง
น้ำหนัก	เบากว่า	หนักกว่า ~20–30%
ราคา	ต่ำกว่า	สูงกว่า ~15–25%
Bending Radius	6–8 × OD	8–12 × OD (แข็งกว่า)
ฝังดินทั่วไป	✅ ได้	✅ ได้ (ป้องกันดีกว่า)
พื้นที่มีหินกรวด/แรงกด	⚠️ ระวัง	✅ แนะนำ
เดินในท่อ	✅ สะดวก	⚠️ แข็งกว่า ต้องระวัง

การอ่านขนาด NYY-G

NYY-G มีรูปแบบขนาดต่างจาก NYY:

รูปแบบ	ความหมาย	ตัวอย่าง
NYY 4×25	4 แกน, แต่ละแกน 25 mm² (เท่ากันทั้งหมด)	—
NYY-G 3×25/16	3 แกน + 1 แกน PE, เฟส 25 mm², PE 16 mm²	3P + PE
NYY-G 4×25/16	4 แกน + 1 แกน PE	3P + N + PE

เมื่อไหร่ควรใช้ NYY-G แทน NYY

สถานการณ์	เลือก NYY-G
ฝังดินบริเวณที่มีหิน กรวด หรือเศษวัสดุก่อสร้าง	✅
ดึงสายระยะยาวผ่านท่อหรือ Duct	✅
พื้นที่ที่อาจมีการขุด ก่อสร้างซ้ำในอนาคต	✅
บริเวณที่มีแรงอัดสูงจากยานพาหนะหนัก	✅
งบประมาณจำกัด พื้นที่ดินอ่อน ไม่มีหิน	ใช้ NYY ปกติได้
เดินบน Cable Tray ในอาคาร	ใช้ NYY ปกติได้

เปรียบเทียบ NYY vs CV vs THW

หัวข้อ	NYY	CV (XLPE)	THW
ฉนวน	PVC	XLPE	PVC
ทนความร้อน	70°C	90°C	70°C
แรงดัน	450/750V	0.6/1 kV	450/750V
ฝังดินได้	✅ ได้	❌ ไม่แนะนำ	❌ ไม่ได้
ต้องใช้ท่อ	❌ ไม่จำเป็น	❌ ไม่จำเป็น	✅ ต้องใช้
จำนวนแกน	1, 2, 3, 4C	1C	1C
รับกระแส (ขนาดเดียวกัน)	ต่ำสุด	สูงสุด	กลาง
ราคา	กลาง	สูงสุด	ต่ำสุด
เหมาะกับ	งานภายนอก/ฝังดิน	โรงงาน/MDB	วงจรในอาคาร+ท่อ
มาตรฐาน	มอก.11 เล่ม 101 – 2559	มอก. 2143-2556	มอก. 11-2553

การใช้งาน NYY ตามประเภทงาน

งานฝังดิน

งาน	ขนาดแนะนำ	จำนวนแกน	ลึก (ซม.)
สายป้อนบ้านพักอาศัย 100A	25 mm²	4C	≥ 70
สายป้อนระหว่างอาคาร	16–50 mm²	3–4C	≥ 70
สายเมนโรงงาน	95–240 mm²	3–4C	≥ 100
สายป้อนระบบ Street Light	10–16 mm²	4C	≥ 70
สายป้อนปั๊มน้ำใต้ดิน	4–16 mm²	4C	≥ 70
Tie Cable ระหว่างหม้อแปลง	120–300 mm²	1C × 3–4 เส้น	≥ 100

งานภายในอาคาร (เดินลอย, Cable Tray)

งาน	ขนาดแนะนำ	จำนวนแกน
สายป้อน Sub-DB ขนาดกลาง	16–35 mm²	3–4C
สายป้อน MDB อาคาร 5 ชั้น	70–150 mm²	3–4C
สายกระจายไฟชั้น (Riser)	25–95 mm²	4C
สายป้อนเครื่องทำน้ำร้อน	4–6 mm²	3C
สายป้อนลิฟต์	10–25 mm²	4C

งานโรงงานอุตสาหกรรม

งาน	ขนาดแนะนำ	หมายเหตุ
สายเมน MDB โรงงาน	150–400 mm² 1C × 3	ต่อขนาน ถ้า > 300A
สายป้อน Sub-DB	50–120 mm² 4C	3Φ + N
สายป้อนมอเตอร์ขนาดใหญ่	35–70 mm² 4C	ดึงระยะยาว
Underground Distribution	95–240 mm²	NYY-G แนะนำ

กฎการฝังดินและการติดตั้งตามมาตรฐาน

ความลึกการฝังดิน (IEC 60364-5-52 / วสท. 2001-56)

ประเภทพื้นที่	ความลึกขั้นต่ำ	หมายเหตุ
ทั่วไป (สวน, พื้นที่ปลอดภัย)	≥ 50 ซม.	ต้องมีฝาปิดหรือเทปเตือน
ใต้ทางเดินคนเดิน	≥ 70 ซม.	—
ใต้ถนนรถยนต์	≥ 100 ซม.	ต้องมีท่อ Conduit ครอบ
ใต้ถนนทางหลวง	≥ 120 ซม.	ต้องขออนุญาตเพิ่มเติม
พื้นที่เกษตรกรรม	≥ 100 ซม.	ป้องกันการไถดิน

ขั้นตอนการฝังดิน NYY อย่างถูกต้อง

14. ขุดร่อง — ตามความลึกตาราง บวก 10 ซม. สำหรับทราย
15. ปูทรายรองพื้น — ทรายละเอียด 10 ซม. ก่อนวางสาย (ป้องกันการเสียดสี)
16. วางสาย NYY — วางราบ ไม่บิดเป็นเกลียว เว้นระยะระหว่างสายอย่างน้อย 1 × OD
17. กลบทรายบน — ทรายอีก 10 ซม. คลุมสาย
18. วางเทปเตือน — เทป PE สีเหลือง “ระวังสายไฟ” ห่างจากสาย ~30 ซม.
19. กลบดินและบดอัด — กลบดินเดิมหรือดินถมที่ไม่มีหิน
20. ทำ Marker — ปักหลักหรือทำแผนที่บันทึกแนวสาย

ข้อกำหนด Bending Radius

ขนาด NYY	Bending Radius ขั้นต่ำ
≤ 25 mm²	6 × OD
35–95 mm²	8 × OD
≥ 120 mm²	10 × OD

อุณหภูมิขณะติดตั้ง

เงื่อนไข	ข้อกำหนด
อุณหภูมิขั้นต่ำขณะติดตั้ง	≥ 0°C (NYY PVC ปกติ)
ห้ามติดตั้งขณะหนาวจัด	PVC แข็งและแตกง่าย

การเลือกขนาดสายและ Breaker

ตารางเลือกขนาด NYY สำหรับงานฝังดิน 3 เฟส 380V

โหลด (kW)	กระแส (A)	NYY แนะนำ	Breaker	หมายเหตุ
3.7	7A	2.5 mm² 4C	16A MCB	—
7.5	14A	4 mm² 4C	20A MCB	—
11	20A	6 mm² 4C	32A MCB	—
18.5	34A	10 mm² 4C	50A MCB	—
30	55A	16 mm² 4C	80A MCCB	—
45	82A	25 mm² 4C	100A MCCB	—
60	109A	35 mm² 4C	125A MCCB	—
90	163A	50 mm² 4C	200A MCCB	ฝังดิน
132	240A	95 mm² 4C	300A MCCB	—
200	363A	150 mm² 4C	400A MCCB	—
250	453A	185 mm² 4C	500A MCCB	—
315	571A	240 mm² 4C	630A MCCB	—

หลักการเลือกขนาด NYY

21. คำนวณกระแสโหลดสูงสุด (Load Current)
22. คูณด้วย 1.25 (ค่า Safety Factor ทั่วไป)
23. ปรับด้วย Derating Factor (ดูหัวข้อ 4.3)
24. เลือกขนาดสายจากตารางกระแสฝังดิน
25. ตรวจสอบ Voltage Drop ≤ 5% (วงจรกำลัง)
26. ตรวจสอบ Short Circuit Capacity ≥ Fault Current ของระบบ

การคำนวณ Voltage Drop

สูตรคำนวณ

ระบบ 3 เฟส:

VD(V) = √3 × L × I × R / 1,000
VD(%) = VD(V) / V_line × 100

L = ความยาวสาย (ม.)
I = กระแส (A)
R = DC Resistance ที่ 70°C (Ω/km) = R₂₀ × 1.197
V_line = แรงดันระหว่างเส้น (380V)

ตารางระยะทางสูงสุด (เมตร) ที่ Voltage Drop ≤ 5%

ระบบ 380V 3 เฟส

ขนาดสาย (mm²)	50A	100A	200A	300A	400A
10	67	34	—	—	—
16	107	54	—	—	—
25	170	85	42	—	—
35	235	118	59	—	—
50	319	159	80	53	—
70	460	230	115	77	—
95	640	320	160	107	80
120	808	404	202	135	101
150	1,019	510	255	170	127
185	1,277	638	319	213	159
240	1,675	838	419	279	209

วสท. กำหนด: ระบบกำลัง VD ≤ 5%, ระบบแสงสว่าง VD ≤ 3%

ยี่ห้อสาย NYY ในตลาดไทย

ผู้ผลิต	ยี่ห้อ	มาตรฐาน	หมายเหตุ
Thai-Yazaki Electric Wire	YAZAKI (ยาซากิ)	มอก. 11-2553 \	มอก. 11-2559
Phelps Dodge (Thailand)	PD Cable (เฟ้ลปส์ดอด์จ)	มอก. 11-2553 \	มอก. 11-2559
Bangkok Cable	BCC (บางกอกเคเบิล)	มอก. 11-2553 \	มอก. 11-2559
Charoong Thai Wire and Cable	CTW (จรุงไทย)	มอก. 11-2553 \	มอก. 11-2559
MCI-Draka Cable	Draka (ดราก้า)	มอก. 11-2553 \	มอก. 11-2559
[Fuhrer Wire & Cable](https://fuhrerwire.com/)	Fuhrer (ฟูห์เรอร์)	มอก. 11-2553 \	มอก. 11-2559
United Electric Wire (Thailand)	UNITED (ยูไนเต็ด)	มอก. 11-2553 \	มอก. 11-2559
S.Super Cable	S.SUPER (เอส.ซุปเปอร์)	มอก. 11-2553 \	มอก. 11-2559

คำถามที่ถามบ่อย

หากต้องการคำตอบอย่างรวดเร็ว ลองดูคำถามคำตอบด้านล่างได้เลย

สายไฟ NYY ใช้กี่โวลต์?

สาย NYY รองรับแรงดัน 300/500V คือ 300V phase-to-earth และ 600V phase-to-phase ครอบคลุมระบบ 3 เฟส 380V และ 1 เฟส 220V ทั่วไป

NYY ต่างจาก CV อย่างไร?

ความแตกต่างหลักคือฉนวน (NYY ใช้ PVC ทนความร้อน 70°C, CV ใช้ XLPE ทนความร้อน 90°C) และความสามารถฝังดิน (NYY ฝังดินได้โดยตรง, CV ไม่แนะนำ) นอกจากนี้ NYY มีหลายแกน (2C, 3C, 4C) ขณะที่ CV ทั่วไปเป็น 1C

สายไฟ NYY ฝังดินได้ลึกแค่ไหน?

ฝังดินได้ตามความลึกที่กำหนดในหัวข้อ 8.1 โดยทั่วไป ≥ 70 ซม. สำหรับพื้นที่ทั่วไป ≥ 100 ซม. ใต้ถนนรถยนต์ ต้องรองด้วยทรายละเอียด 10 ซม. ทั้งด้านล่างและบนสาย

NYY ต่างจาก IEC 10 อย่างไร?

สาย NYY และสาย IEC 10 ต่างก็มีโครงสร้างสายที่เหมือนกัน คือเป็นสายตัวนำทองแดงหุ้มฉนวน PVC และมีเปลือก PVC หุ้มอีก 2 ชั้น คือเปลือกชั้นในและเปลือกชั้นนอก ซึ่งถ้ามองด้วยสายตาจากภายนอกก็แทบจะแยกความแตกต่างกันไม่ออกเลยทีเดียว
ถึงแม้สายไฟทั้ง 2 ชนิดนี้ จะมีโครงสร้างสายที่เหมือนกัน แต่ความจริงแล้ว เป็นสายคนละชนิดกัน และมีความแตกต่างกัน ดังนี้
1. สาย NYY อ้างอิงมาตรฐาน มอก.11 เล่ม 101 – 2559 ส่วนสาย IEC 10 อ้างอิงมาตรฐาน มอก.11 เล่ม 4 – 2553
2. สาย NYY มีพิกัดแรงดันไฟฟ้า 450/750V ส่วนสาย IEC 10 มีพิกัดแรงดันไฟฟ้า 300/500V
3. สาย NYY มีขนาดหน้าตัดตัวนำ เริ่มตั้งแต่ 1 – 500 sq.mm. ส่วนสาย IEC 10 มีขนาดตัวนำตั้งแต่ 1.5 – 35 sq.mm.

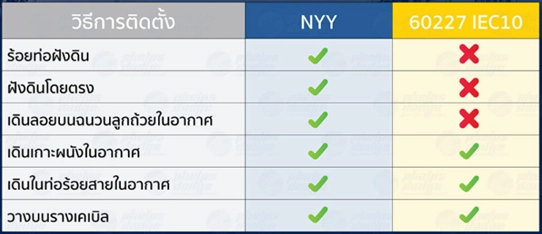

4. สาย NYY และสาย IEC 10 มีข้อกำหนดวิธีการติดตั้งที่แตกต่างกัน

งานแบบไหนควรใช้ NYY?

: งานภายนอกอาคาร งานฝังดิน งาน Underground Distribution และงานที่ต้องการสายหลายแกนในเส้นเดียว (แทนการดึงสายหลายเส้นแยกกัน) NYY เหมาะที่สุดเมื่อต้องการ 3 เฟส + Neutral ในสายเส้นเดียว

NYY กับ NYY-G ต่างกันอย่างไร ต้องใช้อันไหน?

NYY-G มีชั้น Steel Wire Armor เพิ่มความแข็งแรงทางกายภาพ เหมาะกับงานที่มีความเสี่ยงจากการขุด การกระแทก หรือดินที่มีหินกรวด ถ้าฝังดินธรรมดาในพื้นที่ปลอดภัย ใช้ NYY ปกติประหยัดกว่า

NYY ฝังดินในน้ำได้ไหม?

: NYY ทนความชื้นได้ดี แต่ถ้าต้องฝังใต้น้ำถาวร (เช่น ใต้สระ, ข้ามลำคลอง) ควรใช้ NYY-G หรือสายชนิด Submarine Cable ที่ออกแบบมาเฉพาะ หรือร้อยสายไว้ในท่อ HDPE กันน้ำซึม

สาย NYY 4 แกน ใช้งานอย่างไร?

NYY 4C (4 แกน) ใช้สำหรับระบบ 3 เฟส ที่ต้องการ Neutral ด้วย: แกนที่ 1–3 เป็นเฟส L1, L2, L3 แกนที่ 4 เป็น Neutral (N) ถ้าต้องการ PE เพิ่มให้เดินสาย PE แยกต่างหาก หรือใช้ NYY-G ที่มีแกน PE ในตัว

NYY ใช้กับ Metal Conduit ได้ไหม?

ได้ แต่ไม่จำเป็น เนื่องจาก NYY มีเปลือก PVC แข็งแรงพอสำหรับงานส่วนใหญ่ การใช้ท่อร่วมกับ NYY มักทำเพื่อการป้องกันทางกายภาพเพิ่มเติม หรือสำหรับงานที่ต้องการดึงสายในอนาคต

ทดสอบ NYY ก่อนติดตั้งอย่างไร?

ทดสอบ 3 รายการ: (1) Insulation Resistance ≥ 1 MΩ/km ด้วย Megger 500V DC (2) Continuity ของแต่ละแกน (3) Hi-Pot Test ด้วย AC 2,500V (สำหรับสาย 450/750V) ทดสอบก่อนและหลังการติดตั้ง

ราคาสาย NYY และ NYY-G

ราคาอ้างอิงจากข้อมูลราคาล่าสุด ผู้ผลิต Thai Yazaki / Phelps Dodge / BCC (บาท/เมตร) ราคาผันแปรตาม LME Copper Price รายวัน

ราคาสาย NYY และ NYY-G สามารถดูได้ที่ Catalog ของคลังไฟฟ้าโรงงาน

หมายเหตุ: ราคาข้างต้นเป็นราคาอ้างอิงจากผู้จัดจำหน่ายในไทย ณ วันที่เผยแพร่ ราคาจริงผันแปรตามราคาทองแดง LME รายวัน สั่งซื้อปริมาณมาก (≥ 100 ม. หรือยกดรัม) ราคาต่อเมตรจะถูกกว่า

📞 สั่งซื้อสาย NYY และ NYY-G
ติดต่อ คลังไฟฟ้าโรงงาน เพื่อรับราคาตามจำนวนสั่งซื้อและรับคำแนะนำจากผู้เชี่ยวชาญ
• โทร: 02-115-0360, 084-700-5991
• LINE OA: @klangfaifa
• เว็บไซต์: www.klangfaifa.co.th
• เวลาทำการ: จันทร์–เสาร์ 08:30–17:30 น.

แหล่งอ้างอิง
• มอก. 2143-2556 — สายไฟฟ้าหุ้มฉนวน XLPE และ PVC แรงดันพิกัดตั้งแต่ 1 ถึง 30 kV
• IEC 60502-1:2004 — Power cables with extruded insulation 1 to 30 kV, Part 1: Up to 1 kV
• IEC 60228:2004 — Conductors of insulated cables
• IEC 60364-5-52:2009 — Wiring systems: Selection and erection of electrical equipment
• IEC 60364-5-54:2011 — Earthing arrangements, protective conductors
• วสท. 2001-56 — มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย
• การไฟฟ้านครหลวง — คู่มือการติดตั้งสายไฟฟ้าใต้ดิน
• ราคาอ้างอิง: Thai Yazaki / Phelps Dodge / BCC ณ เดือนเมษายน 2569
